玻璃鋼水環真空泵選型

                          ---------絕對真空與相對真空概念與轉換

公司客戶要求是 ≤5KPaA，抽氣量 500m3/h,介質是鹽酸氣體、二氯甲烷，常溫；公司生產的真空泵的絕對真空度是 33mbar，玻璃鋼耐酸水環真空泵，耐腐蝕水環真空泵抽氣量 8.33m3/min ,

那這款真空泵能夠滿足要求嗎？

今天 由公司技術科為大 家科普一下吧。

先來簡單介紹下真空的概念。

第一、什么是真空？

真空 理論上是指容積里面不含有任何的物質。（現實中是不存在真正的真空的）通常把容器內氣壓 低于正常大氣壓（101325 Pa）的都稱之為真空狀態。真空度 表示處于真空狀態下的氣體稀簿程度，通常用壓力值來表示。

實際應用中，真空度通常有 絕對真空和 相對真空兩種說法。

第二、什么是 絕對真空

也叫“絕對壓力”、“極限真空”。

即以“理論真空” 為零位，表示比“理論真空”高多少壓力。 標出的數值都是正值 ， 這個數字越小 ， 越接近絕對真空 ， 也就是真空度越高。通常絕對真空會用“abs.”后綴。

真空度從高到低：

15 mbar abs.> 200 mbar abs.> atm.(標準大氣壓）

第三、什么是 相對真空

也叫“相對壓力”、“表壓”、“負壓”。

即以大氣壓作為零位，表示比大氣壓低多少壓力。 用負值表示， ， 這個負值的絕對值越大 ，

則真空度越高。相對真空通常使用“g”做后綴。

真空度從高到低：-800 mbar g> -200 mbar g>atm.(標準大氣壓）

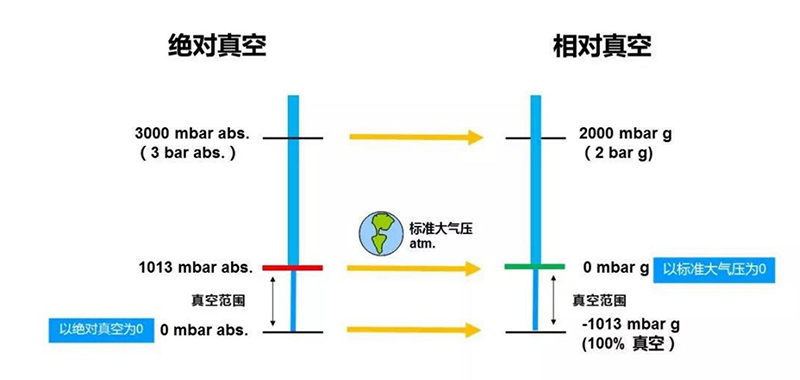

第四、絕對真空&相對真空

國際真空行業通用的、也是最科學的是用“絕對真空”標識；但因為測量“相對真空”

的方法簡單、測量儀器普遍（如一般的真空表都是相對真空表）， 所以國內習慣用 “ 相

對真空 ” 來標識。

一般真空表刻度均為相對真空值

當明確是度量真空時，大家為了表達方便，通常 “ 相對真空 ” 前面的 “- - ” 會隱掉。

例如，設備的真空度標為 0.098MPa，實際上是-0.098MPa

最后是壓力單位的換算了。

淄博聯幫泵業有限公司

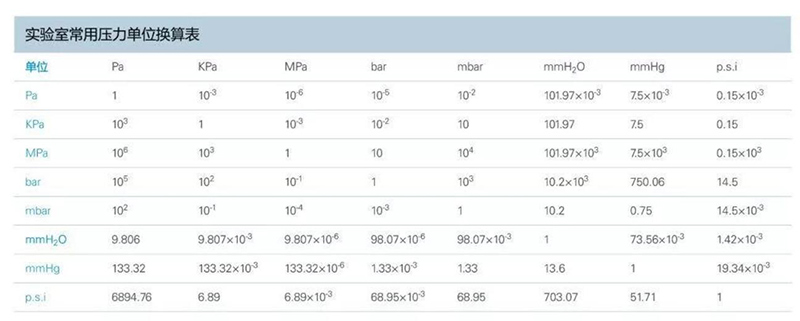

實驗室常用的壓力表達單位有：Pa, KPa, MPa, mbar, bar, mmH2O, Psi 等。他們之的換 算 方 式 如 下 表 ：

了解完相對真空和是絕對真空后，這兩者之間如何換算呢？

換算公式

相對真空度 = = 絕對真空度（絕對壓力）- - 大氣壓

例如，F2BV 耐腐蝕水環真空泵 ，極限真空度為 33mbar abs.，它的相對真空度就是-980 mbar g。

算法：33-1013（標準大氣壓）= -980

結語 ：最開始提到的 要求 5KPaA,說的是絕對真空，具體方法如下 5KPa=50mbar,玻璃鋼耐酸水環真空泵絕對真空度是 33mbar，33mbar>50mbar,玻璃鋼耐酸水環真空泵泵能達到的絕對真空度高于客戶要求 50mbar，玻璃鋼材質可以滿足鹽酸氣體的抽送，所以可以滿足客戶要求，選用公司的玻璃鋼水環真空泵 F2BV6161 抽氣量為 500m3/h,絕對真空度 33mbar。
